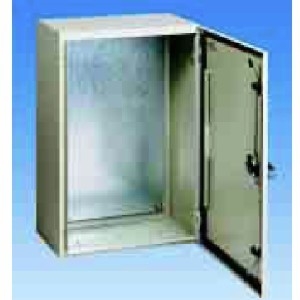

Rozváděč S83302 IP66 š 300/v 300/h150mm + mont.deska, RAL7032, Spacial 3D, Schneider Electric

Popis produktu:

Oceloplechová rozvodnice v krytí IP66, barva RAL732, včetně montážní desky a zámku double bar (motýlek)

Technické charakteristiky (všeobecně skříně Spacial 3D) :
• Tři standardní provedení:
- s plnými dveřmi;
- s plnými dveřmi a montážním panelem;
- s průhlednými dveřmi s 4 mm silným bezpečnostním sklem (bez mont.panelu).
• Krytí IP66 (IP55 u rozvodnic s dvojitými dveřmi).
• Mechanická odolnost dle EN 50 102:
- IK10 u rozvodnic s plnými dveřmi;
- IK08 u rozvodnic s průhlednými dveřmi.
• Konstrukce: uzavřená svařovaná skříň, přední profil ve tvaru okapového žlabu je z dvojnásobné síly plechu, čímž je zajištěna vysoká tuhost rámu a těsnost dveří.
• Barva: polyester, prášková technologie.
• Odstín: RAL 7032.
• Na dveřích rozvodnice je navařený perforovaný montážní profil s otvory Ř 4,2 mm v 25mm kroku. Varianty:
- 2 vertikální profily od výšky 500 mm;
- 2 vertikální a 2 horizontální profily od šířky 800 mm.
• Snadno vyměnitelné dveře umožňují pravo/levou montáž, 120° otevření, 2 nebo 3 skryté závěsy. Od výšky 600 mm jsou zámky tříbodové s táhly s jedním ovládacím bodem. Nosnost dveří je 50 kg/m2.
• Rozvodnice je dodávána s tvarovým zámkem double bar 3 mm (motýlek).

Součástí dodávky je klička, kterou lze použít jako:
- provozní klíč;
- pevnou součást dveří.
• Těsnění: na vzduchu expandovaný polyuretan bez paměťového efektu.
• Pro zajištění kontinuity kostry jsou na dveřích i trupu skříně navařeny zemnicí šrouby M6 x 16.
• Nástěnná montáž se provádí přímo přes otvory na dně skříně (4 x Ř 10 mm) nebo pomocí závěsných ok (nejsou
součástí dodávky).
• V rozích rozvodnice jsou navařeny šrouby M8 x 25 mm sloužící k upevnění montážního panelu.
• Rozvodnice jsou standardně dodávány s kabelovou přírubou s perforovaným rastrem usnadňujícím vrtání.

Certifikace :
- EN 50298, LCIE, UL, CSA.
