Použití

Popis produktu:

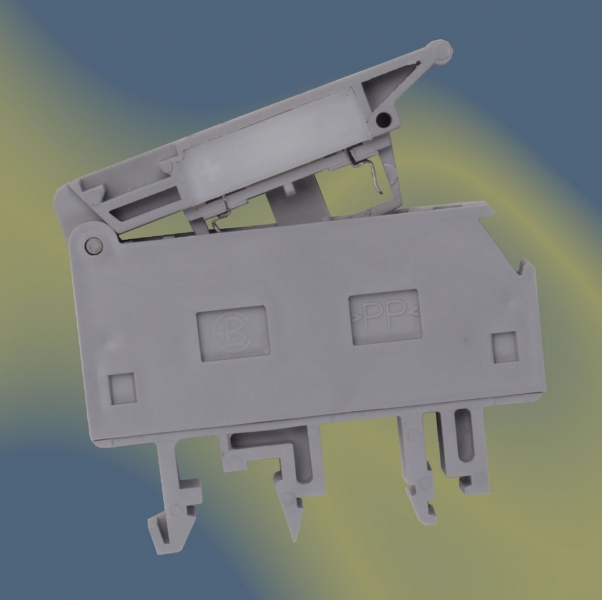

Konstrukce řadových svornic pojistkových umožňuje zařadit do obvodu jistící prvek
- trubičkovou tavnou pojistku. Tato pojistka se vkládá do výklopného nosiče mezi vodivé kontakty.
Rozsah možných připojitelných vodičů je od 0,5 mm2 do 6 mm2. Pojistkové svornice všech nabízených
typů lze zařadit do obvodu jak se střídavým, tak se stejnosměrným napětím. Svornice lze upnout na
nosné lišty TS 15, TS 35x7,5, TS 35x15, TS 35 Cu a TS 32 . Doporučená poloha při montáži vodorovně
umístěných svornic je taková, aby se nosič pojistky vyklápěl směrem dolů.

Provedení

V řadových svornicích pojistkových jsou použity šrouby s kombinovanou hlavou
šroubu – lze použít šroubovák s plochým břitem či křížový typ PH.
Materiál šroubů je ocel, kalená, galvanicky upravená ZnCrCo.
Při použití doporučeného nářadí a utahovacího momentu je dodavatelem garantována
odolnost šroubu proti poškození i při několikanásobném opakovaném použití. Materiál
izolačního pouzdra je polyamid PA 6, hořlavost V0 dle UL 94, bez halogenů.
Elektrovodnou částí je mosaz, galvanicky niklována, kontaktní částí je cínovaná bronz.
Svornice lze upnout na ocelové nosné lišty TS 15, TS 35x7,5, TS 35x15, TS 35 Cu a TS 32.

Specifika při použití řadových svornic s LED

U typů RSP 4-LED a RSP 4-LED/24V je nutno dodržet polaritu kladného pólu, vyznačenou na svornici.
Je-li použito svornice se signalizací LED diodou, není obvod při poruše pojistky galvanicky oddělen.
Dojde-li při přerušení pojistky zároveň k přerušení obvodu, dioda nebude svítit.

Ochrana před úrazem elektrickým proudem

Krytí řadových svornic pojistkových je IP 20.
Při otevřeném nosiči pojistky je krytí živých částí pod napětím IP 10.

Propojování

V řadě sousedící pojistkové svornice lze vzájemně propojovat propojovacími hřebeny,
nelze je však propojovat šroubovými propojkami jako základní řadové svornice.

Zkoušení výrobků:

RSP 4, RSP 4-LED, RSP 4-LED/24V
dle ČSN EN 60947-7-3
dle ČSN EN 60947-1
RSP A 4 je zkoušena dle ČSN EN 60127-6
