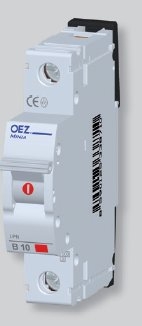

JISTIČE LPN DO 63 A (10 kA)

Popis produktu:

Pro domovní, komerční a průmyslové elektrické rozvody
do 63 A 230/400 V a.c. a 220/440 V d.c.

K jištění kabelů a vodičů proti přetížení a zkratu

Vypínací charakteristiky B, C, D podle ČSN EN 60898

Omezující jističe

Široký sortiment příslušenství – pomocné a relativní
spínače, podpěťové a napěťové spouště, propojovací
lišty atd.

Vypínací schopnost Icn 10 kA – pro dosažení vyšší Icn (až
120 kA) doporučujeme předřadit válcové pojistky PV
v pojistkových odpínačích OPV

Možnost propojení s proudovými chrániči OFI (OFE) a
OLFI (OLFE) propojovacími lištami
Možnost uzamknutí a zaplombování v zapnuté nebo
vypnuté poloze

N-pól u jističů LPN-...-1N a LPN-...-3N neobsahuje ani
tepelnou ani zkratovou spoušť, při zapínání zapíná
dříve a při vypínání vypíná později než ostatní póly

U jističů LPN-DC-... je při zapojení nutné vždy
bezpodmínečně dodržet polaritu přístroje

Parametry a technické detaily produktu:

Vypínací charakteristika B, C, D
Jmenovitý proud 0,2 ÷ 63 A
Jmenovité pracovní napětí AC 230/400 V a.c.
Jmenovité pracovní napětí DC 60/220 V d.c., 220/440 V d.c.
Jmenovitý kmitočet 40 ÷ 60 Hz
Jmenovitá zkratová schopnost / 230 V a.c. 10 kA
Jmenovitá mezní zkratová vypínací schopnost / 220/440 V d.c. 10 kA
Jmenovitá provozní zkratová vypínací schopnost / 220/440 V d.c. 100 % Icu
Krytí IP20
Počet pólů 1, 1+N, 2, 3, 3+N
Vodič tuhý max. 25 mm2
Teplota okolí min. -30 °C
Teplota okolí max. 55 °C

Katalog k produktu:

Katalog strana B7
